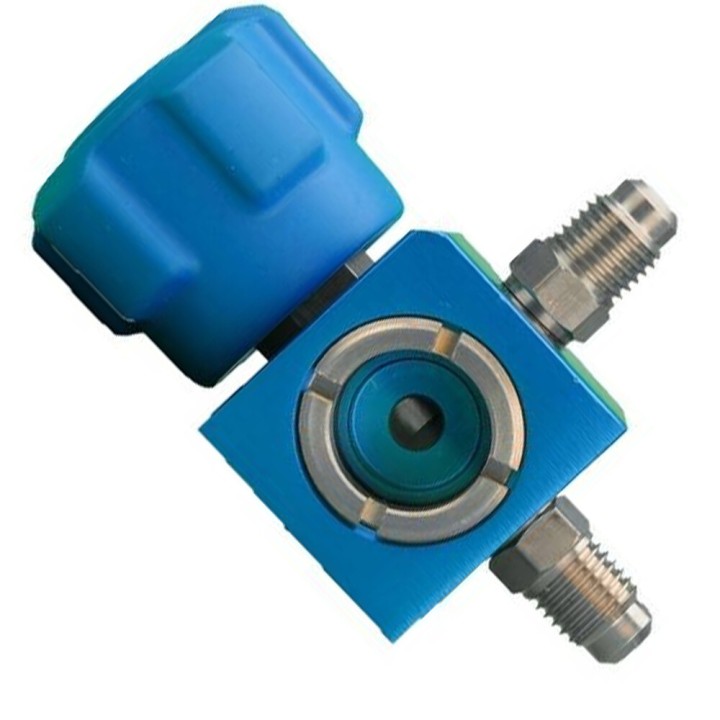

Bridge Manometer Analyzer 1 Low Track Mit Viewer Ohne Manometer

- VIDEOANLEITUNG KLIMAANLAGE LADEN WIE MAN EINEN GASANALYSATOR VERWENDET Beim Laden von Gas benötigen wir mehrere Messinstrumente und einige Werkzeuge. Es gibt mehrere Methoden zur Einstellung der Kühlleistung sowie zum Laden eines Geräts. Zunächst und als Hauptelement benötigen wir einen Druckanalysator. Normalerweise wird der Druckanalysator mit zwei Ventilen verwendet, aber wir müssen darauf hinweisen, dass es auf dem Markt auch Modelle mit vier und fünf Ventilen gibt. Der Analysator besteht aus zwei Ventilen: eines für Niederdruck (low pressure) und eines für Hochdruck (high pressure). Zwei Druckmanometer: eines in blau, das den Druck im Niederdruckbereich anzeigt, sein Bereich liegt normalerweise zwischen 0 und 10 bar und enthält mehrere Skalen in Bezug auf Druck und Temperatur der charakteristischsten Gase (R 22, R 134a, R 407C). Das andere Manometer ist rot und zeigt den Hochdruckbereich an, sein Bereich liegt normalerweise zwischen 0 und 30 bar und wie beim Niederdruckmanometer enthält es auch mehrere Temperaturskalen für die oben genannten Gase. Der Analysator verfügt über drei Anschlüsse mit SAE-Gewinde ¼ für Gase wie R 22, R 134a, R 404 und R 407C. Für Gas R 410C müssen Anschlüsse mit 5/16-Gewinde verwendet werden, da dieses Gas bei höheren Drücken arbeitet. An diesen drei Gewinden werden Schläuche angeschlossen, die den Niederdruckbereich des Kühlgeräts mit dem Niederdruckmanometer (blau) verbinden, andererseits den Hochdruckbereich des Kühlgeräts mit dem Hochdruckmanometer (rot) und einen Schlauch, der an das mittlere Gewinde angeschlossen wird und als gelber Serviceschlauch verwendet wird. An diesem gelben Schlauch wird die Flasche mit Kühlmittel angeschlossen. Er enthält auch ein Sichtfenster, durch das man den Durchfluss des Kühlmittels beobachten kann. Zunächst werden eine Reihe von Vorsichtsmaßnahmen getroffen. Es wird überprüft, dass an allen Anschlüssen keine beschädigten Gewindegänge, Schmutz, Staub, Öl oder Fett vorhanden sind. Es wird überprüft, dass in den Sichtfenstern der Manometer kein Staub vorhanden ist. Falls doch, wird ein sauberes Tuch verwendet. Unter keinen Umständen wird es mit aggressiven Reinigungsmitteln oder Desinfektionsmitteln gereinigt. Zweitens wird ein Schlauchspülung durchgeführt. Der gelbe Schlauch wird an die Kühlmittelflasche angeschlossen, die geschlossen ist. Der Niederdruckschlauch (blau) wird mit dem Kühlsystem verbunden. Die Flasche wird geöffnet. Wenn die Schläuche mit Gas gefüllt sind, wird die Luft aus ihnen gespült. Wir führen den gleichen Vorgang für den Hochdruckschlauch (rot) durch. Das Laden kann über Niederdruck oder Hochdruck erfolgen: Bei Niederdruckbeladung (reine Gase oder azeotrope Gemische) Der gelbe Schlauch wird an die Kühlmittelflasche angeschlossen, gespült und das System mit Gas gesättigt. Sobald sich die Drücke ausgleichen, wird das Kühlgerät gestartet und das Niederdruckventil des Analysators geöffnet, sodass das System das Gas selbst in das Gerät einführt.
