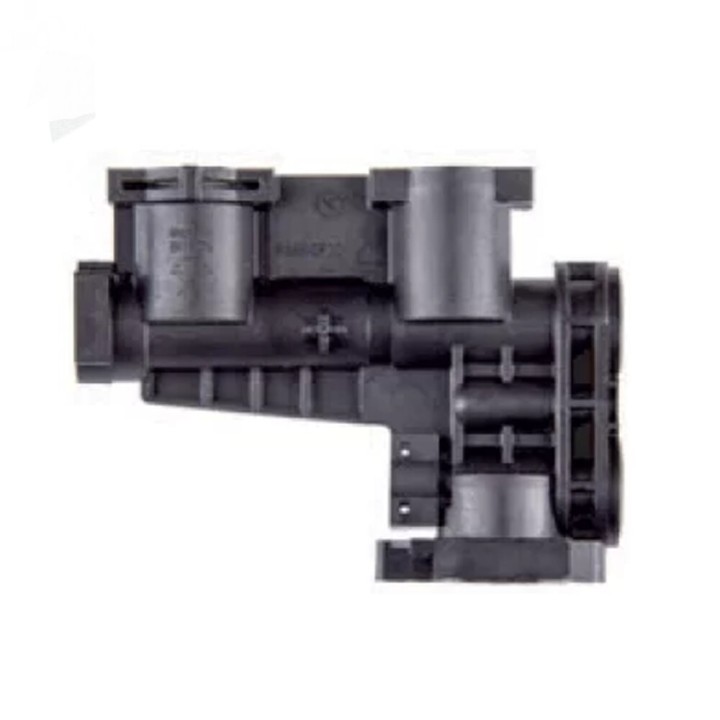

Gruppo Idraulico Caldaia Acs M96Mk2 Bi1421100

✅ Caldaia a gas? Una caldaia è un apparecchio utilizzato per riscaldare l'acqua con un sistema di riscaldamento idraulico.

✅ L'acqua calda viene distribuita per la casa attraverso tubi e irradia calore nelle stanze o con radiatori in acciaio (nelle case più nuove), o con radiatori in ghisa (case più vecchie), o con convettori a pavimento (case più nuove).

✅ Una volta che il radiatore o il convettore è riscaldato dall'acqua calda, l'acqua torna alla caldaia per essere riscaldata di nuovo e il circuito di circolazione dell'acqua continua.

✅ Oltre ai radiatori, la caldaia viene utilizzata anche con sistemi di riscaldamento radiante a pavimento.Queste caldaie possono usare come combustibile il gas naturale o il propano (a gas) oppure possono bruciare gasolio (a gasolio).

✅ Le caldaie a gasolio richiedono più manutenzione delle omologhe a gas e necessitano di attenzione regolare per il ventilatore e il filtro del gasolio.

✅ Componenti della caldaia Componenti di una caldaia La caldaia è più complessa di un riscaldamento ad aria forzata perché ha più parti, valvole e controlli.

✅ Tuttavia, le caldaie a gas sono piuttosto affidabili e la maggior parte dei problemi, quando si verificano, è normalmente legata al vaso di espansione o alle pompe di circolazione dell'acqua.

✅ Diamo un'occhiata ai componenti principali della caldaia per un sistema ad acqua forzata (idraulico): Lato mandata acqua calda: Aquastat.

✅ Il termostato che regola la temperatura della caldaia Valvola e bruciatori a gas - Gruppo di combustione che riscalda la camera dell'acqua Indicatore combinato pressione/temperatura (tridicatore) - Monitora la temperatura e la pressione dell'acqua Valvola di alimentazione dell'acqua - Controlla il flusso d'acqua verso la caldaia Valvola riduttrice di pressione - Mantiene automaticamente la corretta pressione dell'acqua intorno ai 12-15 psi Valvola di sfiato - Elimina automaticamente l'aria indesiderata dall'impianto idraulico Vaso di espansione - Componente critico che permette all'acqua di espandersi quando si riscalda.

✅ Esistono due tipi di vasi di espansione: il vaso di espansione orizzontale in acciaio, di stile più vecchio e più grande, e il vaso di espansione più nuovo e più piccolo a membrana.

✅ Valvola di controllo del flusso - Regola il flusso di acqua calda verso l'impianto Valvola di sicurezza - Scarica l'alta pressione dell'acqua Lato ritorno acqua calda: Circolatore - Pompa elettrica che fa circolare l'acqua nell'impianto Valvola di scarico - Valvola che si apre per consentire lo svuotamento della caldaia.

✅ PROBLEMA: La caldaia non produce calore Accensione elettrica (Pilota intermittente). © Home-Cost.com 2007?PROBLEMA: La caldaia non produce calore Cause possibili La caldaia non è alimentata Il livello dell'acqua è basso Guasto della fiamma pilota o dell'accensione elettrica del bruciatore Guasto del termostato Possibili riparazioni Un interruttore magnetotermico o un fusibile che controlla la caldaia è scattato o si è bruciato.

✅ Ripristinare l'interruttore automatico scattato.

✅ Sostituire il fusibile bruciato.

✅ Mantenere il livello dell'acqua a metà.

✅ Il sistema di riempimento automatico della caldaia, che utilizza la valvola di sicurezza della pressione, dovrebbe mantenere il corretto livello dell'acqua mantenendo livelli di pressione da 12 a 15 psi.

✅ Se non hai una valvola riduttrice di pressione, puoi anche alimentare la caldaia manualmente aprendo la valvola di alimentazione dell'acqua fino a quando la pressione della caldaia raggiunge 12 psi.

✅ La valvola di controllo del gas naturale o propano verso il bruciatore è chiusa.

✅ La fiamma pilota è spenta.

✅ Riaccendere la fiamma pilota.

✅ Cercare possibili problemi nel sistema di accensione elettronica se la caldaia non ha una fiamma pilota.

✅ Verificare che il termostato sia in modalità riscaldamento e che la temperatura sia impostata correttamente.

✅ Provare a regolare il termostato aumentando o diminuendo la temperatura di alcuni gradi.

✅ PROBLEMA: riscaldamento insufficiente Manometro della caldaia (indicatore combinato di temperatura e pressione).??Cause possibili Cambiamento improvviso: livelli d'acqua inadeguati Cambiamento graduale: Depositi minerali nella caldaia e nello scambiatore di calore Possibili riparazioni Controllare la lettura sul Tridicator (indicatore combinato di pressione / temperatura).

✅ Se la pressione dell'acqua è bassa (inferiore a 12 psi) è necessario aggiungere acqua all'impianto.

✅ Il sistema di riempimento automatico della caldaia, che utilizza la valvola di sicurezza della pressione, deve mantenere un livello adeguato di acqua mantenendo una pressione di 12-15 psi.

✅ Se non hai una valvola di sicurezza della pressione, puoi anche alimentare la caldaia manualmente aprendo la valvola di alimentazione dell'acqua fino a quando la caldaia raggiunge 12 psi.

✅ Se il problema si è sviluppato gradualmente, le cause potrebbero essere depositi nell'impianto.

✅ Svuotare la caldaia o chiamare un tecnico per questo intervento.

✅ Il vaso di espansione può contenere troppa o troppo poca acqua.

✅ Deve essere caricato correttamente con aria per evitare l'ebollizione.

✅ Vedere la sezione seguente per una panoramica più dettagliata del vaso di espansione.

✅ PROBLEMA: Il vaso di espansione ha un eccesso di acqua e aria inadeguata Vaso di espansione per caldaia a membrana tipo Amtrol. © Amtrol 2007 PROBLEMA: Il vaso di espansione ha troppa acqua o aria inadeguata Esistono due tipi base di vaso di espansione per caldaia.

✅ Esiste un tipo più vecchio, grande, orizzontale e in acciaio, e un tipo più nuovo di vaso a membrana (mostrato nella foto in alto).

✅ Nei vecchi impianti di caldaia, il vaso di espansione in acciaio poteva trovarsi in soffitta o sospeso tra le travi nel seminterrato. nei sistemi più nuovi, il vaso di espansione a membrana può essere fissato alla tubazione della caldaia vicino alla caldaia.

✅ Il vaso di espansione deve essere caricato correttamente con aria per evitare che l'acqua nell'impianto bolla e superi la pressione desiderata di 12 psi.

✅ Per consigli su come svuotare questi due tipi di vaso, consultare la guida Come ricaricare un vaso di espansione della caldaia.

✅ PROBLEMA: Perdita d'acqua intorno alla caldaia PROBLEMA: Perdita d'acqua intorno alla caldaia Cause possibili Guasto del circolatore (pompa) Guasto della valvola di sicurezza Perdita in un raccordo del tubo dell'acqua Riparazioni possibili La maggior parte delle riparazioni del circolatore richiederà un tecnico Se il circolatore perde, sostituire la guarnizione della pompa.

✅ Se la valvola di sicurezza della pressione perde, il vaso di espansione dell'impianto potrebbe essere pieno d'acqua.

✅ Vedere la sezione precedente PROBLEMA: Il vaso di espansione ha un eccesso di acqua e aria inadeguata.

✅ Se la valvola di sicurezza della pressione perde e il problema non è il vaso di espansione, la valvola potrebbe avere dei sedimenti che ne impediscono la chiusura.

✅ Per verificarlo, spegnere la caldaia e lasciarla raffreddare.

✅ Sollevare la leva di sicurezza manuale della pressione e scaricare un po' d'acqua per 3 secondi, lasciando che la leva torni in posizione chiusa.

✅ L'acqua dovrebbe uscire con forza e relativamente pulita.

✅ Se la valvola perde un po' d'acqua dopo, ciò potrebbe essere causato da sedimenti intrappolati nella sede che provocano una piccola perdita.

✅ Aprire di nuovo la valvola e scaricare una seconda volta.

✅ Se la valvola di sicurezza della pressione non si chiude, chiudere la valvola di alimentazione dell'acqua alla caldaia e rimuovere e sostituire la valvola di sicurezza.

✅ Se non esce acqua dalla valvola di sicurezza della pressione, la valvola è ostruita e deve essere sostituita, oppure non c'è acqua nella caldaia.

✅ Se dell'acqua esce o gocciola da un tubo, seguire la perdita fino alla sua origine e riparare il raccordo da cui proviene l'acqua.

✅ Ciò richiederà la chiusura dell'alimentazione idrica della casa e lo svuotamento dell'impianto della caldaia.

✅ PROBLEMA: Non tutti i radiatori si scaldano PROBLEMA: Non tutti i radiatori si scaldano Cause possibili Aria intrappolata nella linea Aria intrappolata nel radiatore (la parte superiore è più fredda di quella inferiore) Guasto di una valvola di zona o del circolatore Possibili riparazioni Sfiatare l'aria dal radiatore freddo aprendo la valvola di sfiato del radiatore nella parte superiore del radiatore.

✅ Quando esce acqua dal radiatore, chiudere la valvola.

✅ Verificare che il circolatore funzioni correttamente (che il motore giri).

✅ Potrebbero esserci circolatori dedicati per diverse zone della casa.

✅ Verificare che la valvola di zona funzioni correttamente.

✅ Il tubo dell'acqua deve essere caldo fino alla valvola di zona e oltre.

✅ Se la valvola è difettosa o bloccata, sarà calda fino alla valvola e poi la temperatura scenderà leggermente oltre la valvola. 08 di 08 PROBLEMA: Tubazioni rumorose Circolatore dell'acqua calda della caldaia.

✅ PROBLEMA: Tubazioni rumorose Cause possibili Guasto del circolatore Acqua intrappolata nelle linee di ritorno Possibili riparazioni Controllare il circolatore.

✅ C'è un giunto a molla che collega la pompa al motore.

✅ Quando si rompe dopo che la pompa si è bloccata, il giunto farà un forte rumore mentre il motore gira.

✅ Verificare che l'inclinazione dei tubi di ritorno sia in discesa verso la caldaia.

✅ Regolare l'inclinazione con nuovi supporti per tubi, se necessario.

✅ Regolare l'inclinazione del radiatore con una staffa in modo che sia inclinato verso il tubo di ritorno.
