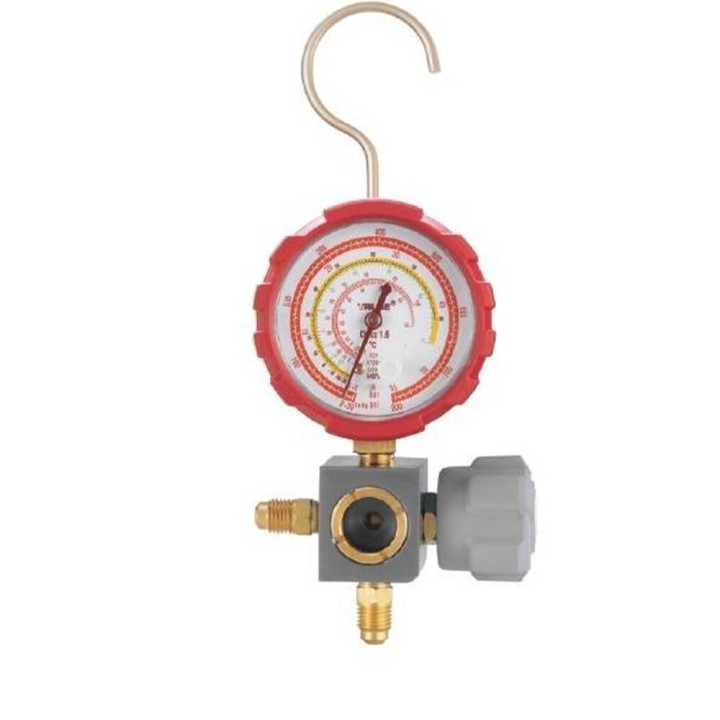

Manometer Analysator 1 Weg High Viewer 68Mm R410A R407C R32 R134A

* Wie man einen Gasanalysator verwendet:

Bei der Gasfüllung benötigen wir mehrere Messinstrumente und einige Werkzeuge.

Es gibt mehrere Methoden zur Einstellung der Kälteleistung und zum Befüllen einer Anlage.

Zunächst benötigen wir als Hauptelement einen Druckanalysator, normalerweise wird der Analysator mit zwei Ventilen verwendet, aber es muss darauf hingewiesen werden, dass es auf dem Markt auch Analysatoren mit vier und fünf Ventilen gibt.
Der Analysator besteht aus zwei Ventilen: eines für Niederdruck (low pressure) und eines für Hochdruck (high pressure). Zwei Druckmanometer, eines in blauer Farbe, das den Niederdruck anzeigt, dessen Bereich normalerweise 0 bis 10 bar beträgt und mehrere Skalen mit Druck-Temperatur-Verhältnissen für die charakteristischsten Gase (R 22, R 134a, R 407C) aufweist, das andere Manometer ist rot, dieses zeigt den Hochdruck an, dessen Bereich normalerweise 0 bis 30 bar beträgt, und wie beim Niederdruckmanometer hat es auch mehrere Temperaturskalen für die zuvor genannten Gase.

Der Analysator hat drei Anschlüsse mit SAE-¼-Gewinde für Gase wie R 22, R134a, R 404 und R 407C, für Gas R 410C müssen wir Anschlüsse mit 5/16-Gewinde verwenden, da es bei höheren Drücken arbeitet. An diesen drei Gewinden werden Schläuche angeschlossen, die einerseits den Niederdruckteil der Kälteanlage mit dem Niederdruckmanometer (blau) verbinden, andererseits den Hochdruckteil der Kälteanlage mit dem Hochdruckmanometer (rot) und einen Schlauch, der an das mittlere Gewinde angeschlossen ist und als Serviceschlauch dient, der gelb sein wird, an diesem gelben Schlauch wird die Kältemittelflasche angeschlossen. Es hat auch ein Schauglas, durch das der Durchfluss des Kältemittels sichtbar ist.

Zunächst werden mehrere Vorsichtsmaßnahmen getroffen: Es wird überprüft, dass an allen Anschlüssen keine beschädigten Gewinde, Schmutz, Staub, Öl oder Fette vorhanden sind. Es wird überprüft, dass die Schaugläser der Manometer staubfrei sind, andernfalls wird ein sauberes Tuch verwendet, es wird auf keinen Fall mit aggressiven Reinigungsmitteln oder Desinfektionsmitteln gereinigt.

Zweitens werden die Schläuche entlüftet. Der gelbe Schlauch wird an die Kältemittelflasche angeschlossen, die geschlossen ist. Der Niederdruckschlauch (blau) wird mit dem Kühlsystem verbunden. Die Flasche wird geöffnet. Wenn die Schläuche mit Gas gefüllt sind, wird die Luft aus ihnen entlüftet. Wir führen den
