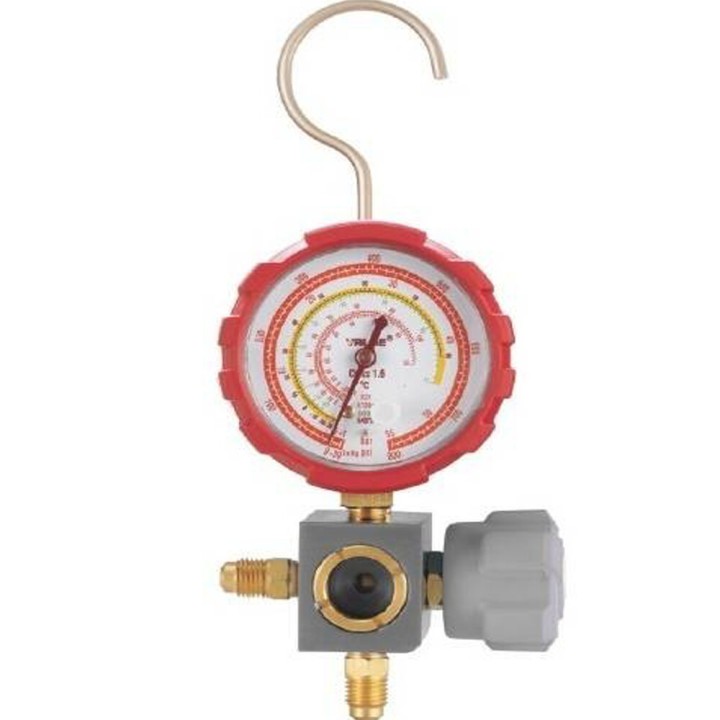

Manometer Analysator 1 Weg High Viewer 68Mm R410A R407C, R404A, R134A

✅ * SO VERWENDEN SIE EIN GASANALYSEGERÄT.

✅ Für das Befüllen mit Gas benötigen wir mehrere Messgeräte und einige Werkzeuge.

✅ Es gibt verschiedene Methoden zur Einstellung der Kältemittelfüllung sowie zum Befüllen eines Geräts.

✅ Zunächst benötigen wir als Hauptelement ein Druckanalysegerät; normalerweise wird das Zweiventil-Gerät verwendet, es ist jedoch anzumerken, dass es auf dem Markt auch Geräte mit vier und fünf Ventilen gibt.

✅ Das Analysegerät besteht aus zwei Ventilen, eines für den Niederdruck (low pressure) und eines für den Hochdruck (high pressure).

✅ Zwei Druckmanometer: ein blaues, das den Niederdruck anzeigt, sein Bereich beträgt in der Regel 0 bis 10 bar und es enthält mehrere Druck-Temperatur-Skalen für die gängigsten Gase (R 22, R 134a, R 407C); das andere Manometer ist rot und zeigt den Hochdruck an, sein Bereich beträgt in der Regel 0 bis 30 bar, und wie beim Niederdruckmanometer enthält es ebenfalls mehrere Temperaturskalen für die genannten Gase.

✅ Das Analysegerät verfügt über drei Gewindeanschlüsse sae ¼ für Gase wie R 22, R134a, R 404 und R 407C; für das Gas R 410C müssen Gewindeanschlüsse 5/16 verwendet werden, da es mit höheren Drücken arbeitet.

✅ An diese drei Gewinde werden Schläuche angeschlossen, die einerseits die Niederdruckseite des Kältegeräts mit dem Niederdruckmanometer (blau), andererseits die Hochdruckseite des Kältegeräts mit dem Hochdruckmanometer (rot) verbinden, sowie ein Schlauch am mittleren Gewinde, der als Serviceschlauch dient und gelb ist; an diesen gelben Schlauch wird die Kältemittelflasche angeschlossen.

✅ Es enthält außerdem ein Schauglas, in dem der Durchfluss des Kältemittels sichtbar ist.

✅ Zunächst sind einige Vorsichtsmaßnahmen zu beachten: Es wird geprüft, dass an allen Anschlüssen keine beschädigten Gewinde, Schmutz, Staub, Öl oder Fett vorhanden sind.

✅ Es wird geprüft, dass sich kein Staub auf den Gläsern der Manometer befindet; andernfalls wird ein sauberes Tuch verwendet, keinesfalls erfolgt die Reinigung mit aggressiven Reinigungs- oder Desinfektionsmitteln.

✅ Als Zweites werden die Schläuche entlüftet.

✅ Der gelbe Schlauch wird an die Kältemittelflasche angeschlossen, die geschlossen ist.

✅ Der Niederdruckschlauch (blau) wird an das Kühlsystem angeschlossen.

✅ Die Flasche wird geöffnet.

✅ Wenn die Schläuche mit Gas gefüllt sind, wird die darin enthaltene Luft entlüftet.

✅ Der gleiche Vorgang wird für den Hochdruckschlauch (rot) durchgeführt.

✅ Das Befüllen kann über die Niederdruck- oder die Hochdruckseite erfolgen.

✅ Über die Niederdruckseite (reine oder azeotrope Gase).

✅ Der gelbe Schlauch wird an die Kältemittelflasche angeschlossen, das System wird gespült und mit Gas gesättigt; sobald sich die Drücke ausgeglichen haben, wird die Kälteanlage gestartet und das Niederdruckventil des Analysegeräts geöffnet, sodass das System das Gas selbst in die Anlage einsaugt.

✅ Die Flasche kann erwärmt werden, damit ihre Temperatur und damit der Druck steigt und das Gas schneller eingebracht werden kann.

✅ Diese Methode wird am häufigsten verwendet, da man laufend die Überhitzung und Unterkühlung des Kältekreislaufs messen und ihn einstellen kann, ohne das endgültige Kältemittelgewicht kennen zu müssen; ein weiterer Hinweis, ob die Füllmenge richtig ist, ist die Stromaufnahme des Verdichters sowie die Temperaturdifferenzen, die an den Wärmetauschern gemessen werden können.

✅ Die ungefähren Werte für Kälteanlagen sind.

✅ Überhitzung Zwischen 5 ºC und 12 ºC.

✅ Unterkühlung Zwischen 5 ºC und 12 ºC.

✅ Temperaturdifferenz bei Luftwärmetauschern Etwa 10 ºC.

✅ Temperaturdifferenz bei Wasserwärmetauschern Etwa 5 ºC.

✅ Stromverbrauch Unterhalb des Nennstroms.
